Radar Para Medida De Nivel
El radar EMx40 es un transmisor de nivel de tipo radar autónomo que utiliza una señal electromagnética de onda continua modulada en frecuencia (FMCW), para medir la distancia entre su antena y la superficie del contenido del tanque de carga.
El radar EMx40 realiza las siguientes funciones:
- Mide el nivel de líquido (en mm) procesando la señal de microondas gracias a su procesador de señal dedicado.
- Concentra las mediciones de:
- Presión IG (Gas Inerte) procedente de un sensor de presión.
- Hasta otras dos mediciones analógicas para el radar EM940.
- Transmite los datos a la sala de control de carga.
El radar EMx40 se fija en la cubierta, encima de un zócalo mediante 4 o 6 pernos. Ninguna parte del radar está en contacto real con el líquido del tanque, y la antena es la única parte expuesta a la atmósfera del tanque.
El radar EMx40 comprende:
- Carcasa circular de acero inoxidable 316L que protege la electrónica.
- Antena de tecnología FLAT-T cubierta y protegida contra la atmósfera del tanque por un radomo de PTFE.

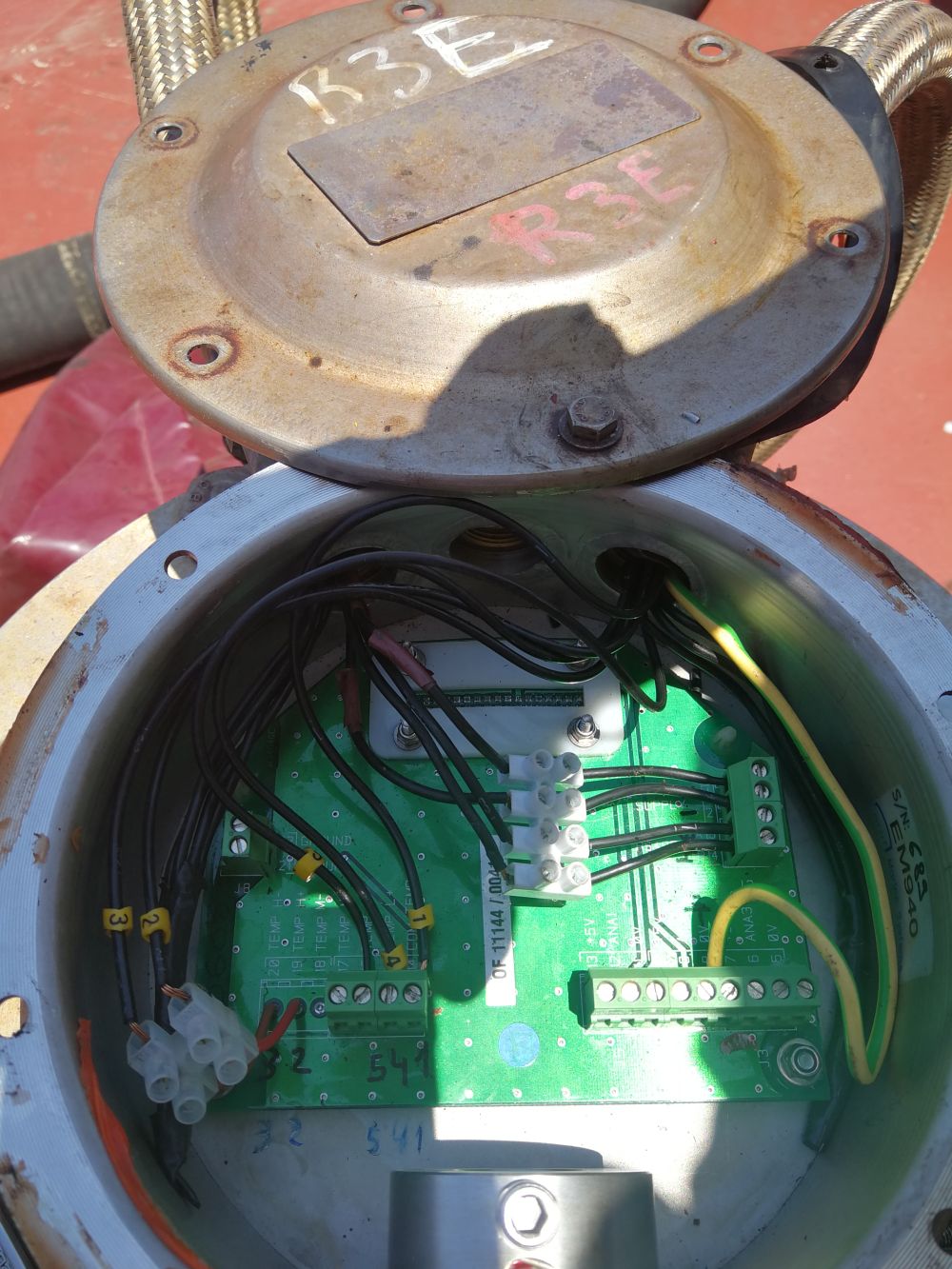

- Caja de bornes provista de tres prensaestopas para los cables eléctricos.
Los radares EMx40 cumplen con las normas y reglamentos de certificación emitidos por las sociedades de clasificación internacionales.
Información técnica de Radar Para Medida De Nivel
Radar EM540
- 8”.
- Conexión a proceso: Brida ISO PN16 DN200.
- Dimensiones: Ø: 340 mm / h: 101 mm.
- Peso: 13 kg.
Información técnica
- Rango de medida: 0,6 m a 42 m.
- Resolución: 1 mm.
- Precisión:
- Instrumento: ±3 mm.
- Operación: ±5 mm.
Presión
- Operación: ±5 mm.
Presión
- Máxima presión: 1 bar.
- Presión operación: -200mbar a +1000mbar.
Temperatura
- Operación: -40°C a +70°C.
- Producto: -40°C a +250°C.
- Almacenamiento: -40°C a +85°C.
General
- Ángulo de apertura de la antena: 13°(FMCW 10GHz).
- Protocolo: EMS.
- Materiales: Acero inoxidable 316L y PTFE.
- Seguridad:
- Clase protección: IP 66 / IP 67.
- Seguridad intrínseca: II 1 (1) G/D EEx ia [ia] IIB or IIC T4.
Servicio de mantenimiento
- Seguridad intrínseca: II 1 (1) G/D EEx ia [ia] IIB or IIC T4.
Servicio de mantenimiento
